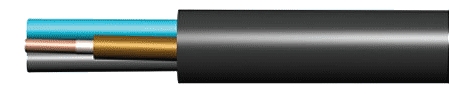

Кабель контрольный КВВГнг(А)-FRLS 10х1

Расшифровка маркировки кабеля КВВГнг(A)-FRLS:

К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг - пониженной горючести
(A) - класс пожарной безопасности категория A
FR - наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
LS - пониженной горючести с пониженным газо- дымовыделением
4 ~ 61 - количество жил
0,75 ~ 6 мм2 - размер сечения жилы
0,66кВ - номинальное переменное напряжение
(ок) - медная однопроволочная токопроводящая жила круглой формы

Элементы конструкции кабеля КВВГнг(A)-FRLS:

1. Токопроводящая жила – из медной проволоки.
2. Термический барьер - из слюдосодержащей ленты.
3. Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности.
4. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
5. Разделительный слой из поливинилхлоридного пластиката пониженной пожароопасности.
6. Экран - в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,06 мм с перекрытием не менее 30%,обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля.
7. Наружная оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
Контрольные кабели имеют цифровую или цветную маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже.

Маркировка жил кабеля КВВГнг(A)-FRLS:

Кабель должен иметь отличительную маркировку изолированных жил. Маркировка жил должна быть цифровая или цветовая, обеспечивающая возможность определения каждой жилы при монтаже.
В основном преобладает КВВГнг(A)-FRLS с цветовой маркировкой жил, при заказе у производителя она выставляется по умолчанию. Цветовая маркировка состоит из основного - белого, красного/розового и синего/голубого.
В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов - они стоят рядом и называются счетной парой, остальные белые. Счетная пара необходима для того, чтобы правильно определить жилу в нужном ряду.
Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Область применения кабеля КВВГнг(A)-FRLS:

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В.

Общие характеристики кабеля КВВГнг(A)-FRLS:

Вид климатического исполнения В, категории размещения 5
Допустимая температура нагрева жил кабелей при эксплуатации: не более 70°С
Прокладка без предварительного подогрева при температуре: не ниже -15°С
Предельная температура по условиям невозгорания кабелей при коротком замыкании: не более 400°С
Кабели не должны распространять горение при испытании в пучках по ГОСТ МЭК 332-3-96 или ГОСТ 12176-89, раздел 3, категория А
Дымооборазование при горении и тлении кабелей не должно приводить к снижению светопроницаемости в испытательной камере: более чем на 40%
Огнестойкость кабелей: не менее 90мин
Срок службы кабелей КВВГнг(A)-FRLS - не менее 30 лет
Срок хранения в закрытых помещениях 10 лет, на открытых площадках: не более 2 лет.
Гарантийный срок эксплуатации кабеля КВВГнг(A)-FRLS – 3 года на кабели контрольные
