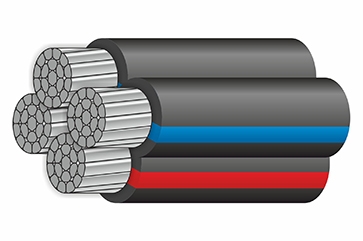

Провод СИП-4 4х16

Расшифровка проводов СИП-4:

С - Самонесущий
И - Изолированный
П - Провод
4 - Тип конструкции: провод самонесущий с четырьмя алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена.
2 ~ 6 - количество жил
10 ~ 240 мм2 - размер сечения жилы
0,66/1кВ - номинальное переменное напряжение
(мк) - алюминиевая многопроволочная токопроводящая жила круглой формы

Конструкция СИП-4:

Основная жила
- Алюминиевая основная, токопроводящая жила.
- Изоляция из светостабилизированного сшитого полиэтилена
Нулевая (несущая) жила
- Алюминиевая второстепенная, токопроводящая жила.
- Изоляция из светостабилизированного сшитого полиэтилена
Скрутка
-Жилы должны быть скручены с правым направлением

Маркировка жил СИП-4:

Основные токопроводящие жилы у СИП-4 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
Вспомогательные жилы для цепей контроля могут не иметь отличительного обозначения.
Цветовое обозначение выполняется в виде цветных продольных полос шириной не менее 1 мм. Как правило используются красный, зеленый, синий, желтый и белый цвета.
Маркировка цифрами и буквами тиснением или печатным способом должна производиться с интервалом не более 500 мм. Высота цифр (букв) должна быть не менее 5 мм, ширина - не менее 2 мм (для цифры 1 минимальная ширина - 1 мм).
Вспомогательные жилы для цепей освещения должны иметь отличительное обозначение: «В1», «В2» или «ВЗ», нанесенное тиснением или печатным способом.
На поверхности изоляции одной из жил провода с интервалом не более 500 мм должно быть нанесено тиснением или печатным способом: кодовое обозначение или товарный знак, или наименование предприятия-изготовителя; марка провода и год его выпуска.

Область применения проводов СИП-4:

Провода предназначены для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150.

Технические параметры проводов СИП-4:

Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150
Провода стойки к воздействию солнечного излучения.
Радиус изгиба при монтаже и установленного на опорах провода - не менее 10 наружных диаметров.
Монтаж проводится при температуре окружающей среды - не ниже -20°C.
Диапазон температур при эксплуатации от - 60°C до + 50°C.
Строительная длина провода согласовывается при заказе.
Гарантийный срок эксплуатации - 3 года с даты ввода провода в эксплуатацию.

 Срок службы проводов - не менее 40 лет.
