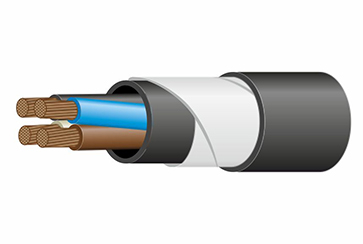

Кабель силовой ВБШв 4х50 мк-0,66

Расшифровка маркировки кабеля ВБШв:

В - Изоляция - ПВХ пластикат
Б - Бронепокров - стальные оцинкованные ленты
Шв - Защитный шланг - ПВХ пластикат
1 ~ 5 - количество жил
1,5 ~ 240 мм2 - размер сечения жилы
0,66/1/3кВ - номинальное переменное напряжение

Кабель ВБШв состоит из элементов:

Токопроводящая жила медная
- однопроволочная круглая (ок)
- однопроволочная секторная (ос)
- многопроволочная круглая (мк)
- многопроволочная секторная (мс)
Изолированные жилы многожильных кабелей имеют отличительную расцветку:
- изоляция нулевых жил (N) обозначается синим цветом
- изоляция жил заземления (PE) обозначается зелено-желтой расцветкой
- изоляция основных (фазных) жил обозначается серым или коричневым или черным цветом

Область применения кабеля ВБШв:

Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц. Кабели с индексом нг(А) предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Общее техническое описание кабеля ВБШв:

Номинальное напряжение 0,66; 1; 3 кВ
Диапазон температур эксплуатации -50 до +50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Допустимый радиус изгиба при монтаже не менее 7,5 - для многожильных, 10 -для одножильных диаметров кабеля
Климатическое исполнение УХЛ и Т категории размещения 1-5 по ГОСТ 15150-69
